Oil & gas midstreamProcesso e acqua

Skid di processamento gas della Camargue

Uno skid midstream di condizionamento ed esportazione: valvola di arresto di emergenza, due separatori di produzione trifase, controllo di pressione, due compressori di esportazione, raffreddamento interstadio e di esportazione, esportazione del condensato e un sistema di flare/sfogo.

DjiniousCCOperatività e SCADA
DjiniousCC
La panoramica dello skid di processamento gas della Camargue in DjiniousCC: valvola ESD di testa pozzo, due separatori, valvola di controllo pressione, due compressori, raffreddatori, serbatoio condensato e pompa di esportazione, con un collettore di sfogo instradato fino al camino di flare.
codice sito
CAMGcodice sito
asset
12asset
tag live
82tag live
classe di autorità
C4classe di autoritàazione operativa

Sito CAMG, Fos-sur-Mer, Francia. Non sono mock-up: tutti e cinque i siti girano fianco a fianco nella stessa istanza DjiniousCC — 99 asset e 693 tag live, acquisiti a 1 Hz, storicizzati, allarmati, ciascuno con una procedura che è stata testata a secco e dimostrata su un gemello isolato.

Un compressore in carestia si avvicina alla sua linea di surge

Un filtro di aspirazione incrostato fa collassare la pressione di ingresso e la portata massica di CMP-01. Il margine anti-surge diventa negativo mentre CMP-02 gira al minimo a carico parziale. Il surge danneggia la macchina in pochi secondi, e l’istinto dell’operatore — mantenere l’esportazione spingendo più forte la macchina malata — è esattamente sbagliato.

Cosa modella qui la piattaforma

Ogni famiglia ha un modello comportamentale condiviso dal simulatore live e dal gemello di collaudo, così un test a secco si comporta come l’impianto.

Separatori trifase · Compressori centrifughi · Scambiatori di calore · Valvole ESD e di controllo · Serbatoio condensato · Pompa di esportazione · Camino di flare

La procedura: trasferimento del carico anti-surge del compressore

Allontanare un compressore di esportazione in carestia dalla sua linea di surge e mantenere la portata di esportazione: scaricare CMP-01, trasferire il servizio a CMP-02, aprire la valvola di controllo pressione per scaricare la contropressione, e richiedere la conferma dell’operatore prima che la modifica venga applicata. Classe di autorità: C4 · azione operativa.

  1. Fase 1

    Scarica CMP-01 → 45%

  2. Fase 2

    Carica CMP-02 → 92%

  3. Fase 3

    Apri PCV-01 → 78%

  4. Fase 4

    Conferma del supervisore di turno

  5. Fase 5

    Notifica alla sala controllo

La prova: restrizione di aspirazione CMP-01

Una restrizione di aspirazione mette in carestia CMP-01: la pressione di ingresso e la portata massica collassano e la macchina entra in surge mentre CMP-02 gira a carico parziale.

Baseline — senza la procedura

  • Margine anti-surge ≥ 12% su entrambi i treni — misurato −32,3%
  • Portata di esportazione CMP-02 ≥ 80 kNm³/h — misurata 71,2 kNm³/h

Con la procedura — ogni asserzione è verificata

  • Margine anti-surge ≥ 12% su entrambi i treni — misurato +16,6%
  • Portata di esportazione CMP-02 ≥ 80 kNm³/h — misurata 88,7 kNm³/h

La macchina viene allontanata dalla linea di surge e l’esportazione viene mantenuta, entrambe dimostrate prima che un solo comando raggiunga lo skid.

Cosa vede la sala controllo

DjiniousCC

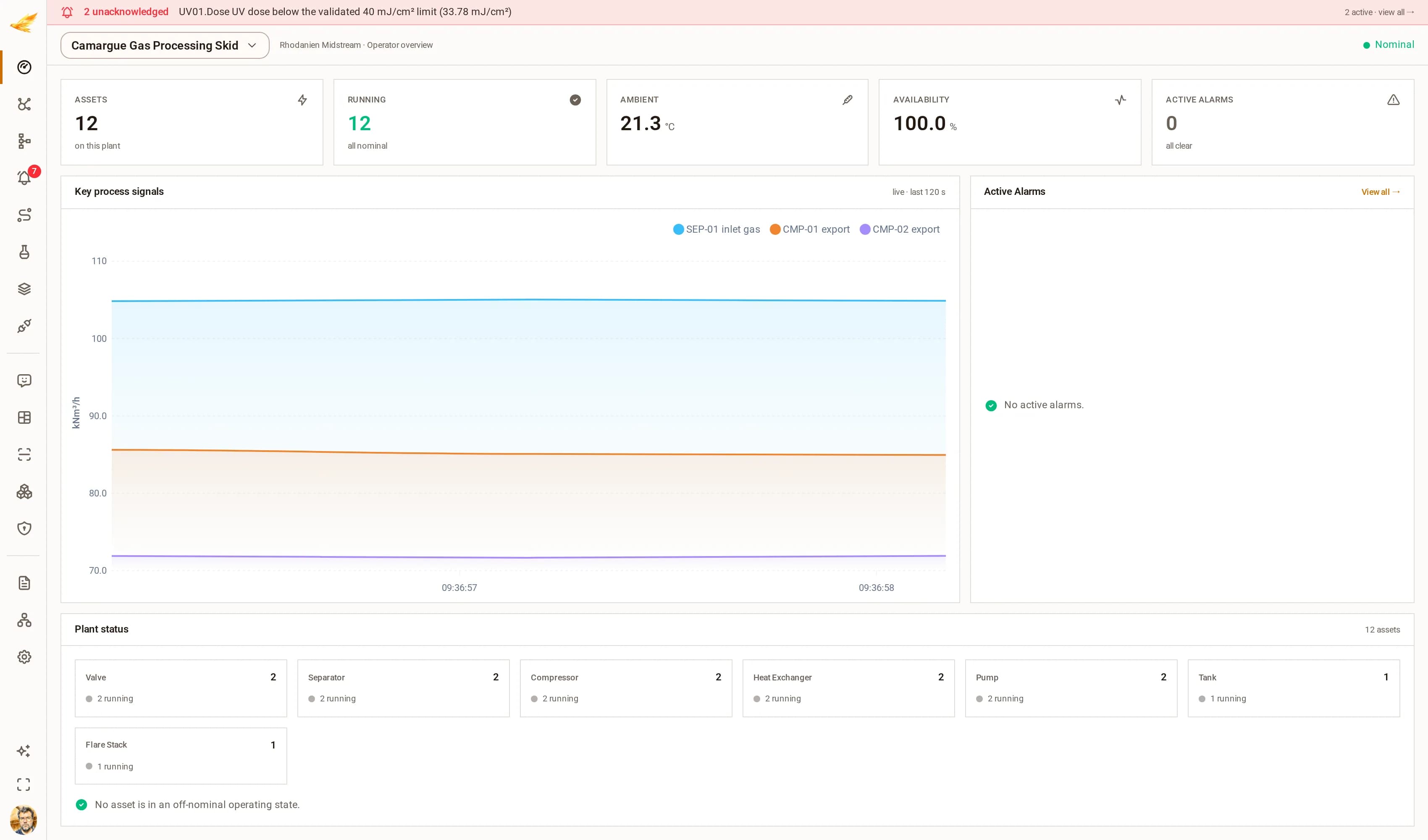

Il dashboard operatore DjiniousCC dedicato allo skid gas, che mostra il roll-up degli asset, la disponibilità e un trend live del gas in ingresso e delle portate di esportazione di entrambi i compressori.
Gas in ingresso ed entrambi i treni di esportazione su un unico trend, così un trasferimento di carico è visibile mentre accade.
DjiniousCC
La pagina di simulazione DjiniousCC: un esecutore di scenari con pannelli di risultato baseline e con-procedura, e una cronologia di test a secco che mostra successi e fallimenti per impianto.
Il banco di collaudo. Le esecuzioni baseline e con-procedura stanno fianco a fianco, e la cronologia conserva ogni verdetto.
DjiniousCC
La vista gemello digitale DjiniousCC che mostra la gerarchia dell’impianto e le relazioni tra gli asset.
Il gemello su cui si fonda la procedura — sito, aree, asset e i loro tag di stato associati.
