Rete di teleriscaldamento di Euroméditerranée
Una rete di teleriscaldamento con sorgente ad acqua di mare: due pompe di presa e due scambiatori ad acqua di mare che alimentano tre pompe di calore, due caldaie di riserva e un accumulo termico stratificato, che distribuiscono attraverso due pompe di rete e una valvola di pressione differenziale verso trenta sottostazioni utente. La rete è simulata; la città sotto di essa no — ogni sottostazione poggia sulla sua reale impronta edilizia IGN BD TOPO® nel quartiere di Euroméditerranée. È una rete dimostrativa su dati aperti, non l’impianto di alcun operatore.

- codice sito
- MEDIcodice sito
- asset
- 44asset
- tag live
- 301tag live
- classe di autorità
- C4classe di autoritàazione operativa
Sito MEDI, Marsiglia, Francia. Non sono mock-up: tutti e cinque i siti girano fianco a fianco nella stessa istanza DjiniousCC — 99 asset e 693 tag live, acquisiti a 1 Hz, storicizzati, allarmati, ciascuno con una procedura che è stata testata a secco e dimostrata su un gemello isolato.
Un’ondata di freddo chiede più calore di quanto la rete sia stata costruita per fornire
Le trenta sottostazioni sommano a 1.319.287 W/K di coefficiente di dispersione termica. A −4 °C questo richiede molto più della capacità installata dell’impianto — tre pompe di calore declassate dalla temperatura dell’acqua di mare, due caldaie da 1.800 kW e un accumulo che può scaricare solo a 2.000 kW. Il collettore di mandata cede 21,2 K sotto il suo setpoint di compensazione e ogni sottostazione a valle resta a corto. Non puoi servire tutti; devi decidere chi viene ridotto, ed essere in grado di mostrare perché.
Cosa modella qui la piattaforma
Ogni famiglia ha un modello comportamentale condiviso dal simulatore live e dal gemello di collaudo, così un test a secco si comporta come l’impianto.

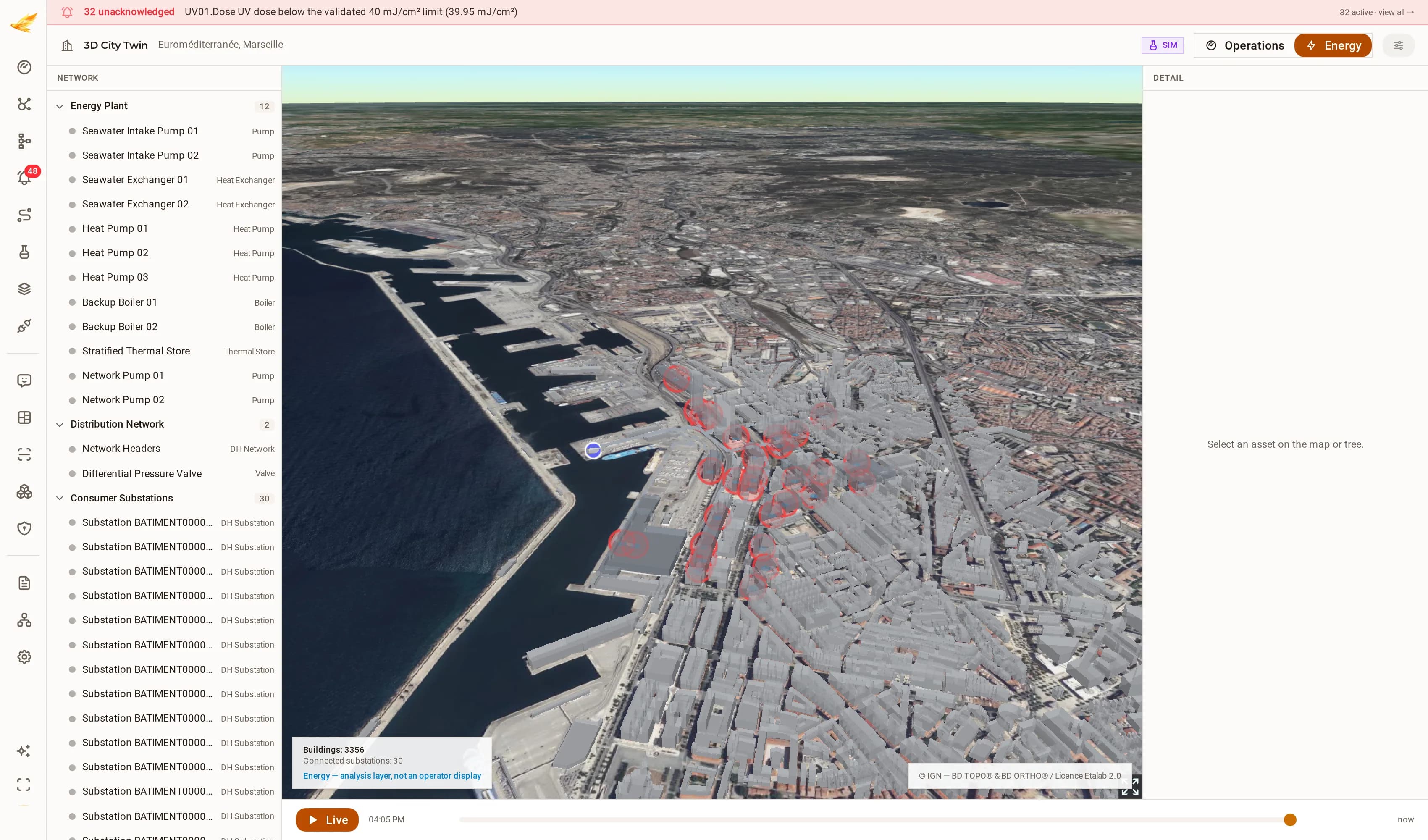

Pompe di presa acqua di mare · Scambiatori acqua di mare · Pompe di calore · Caldaie di riserva · Accumulo termico stratificato · Pompe di rete · Valvola di pressione differenziale · Sottostazioni utente
La procedura: riduzione del picco di rete
Portare la rete attraverso una carenza di capacità dovuta a un’ondata di freddo senza lasciar collassare il collettore di mandata: avviare le caldaie di riserva, scaricare l’accumulo, alzare la curva di compensazione, quindi scaglionare riduzioni del limite valvola sulle sottostazioni a criticità più bassa. Classe di autorità: C4 · azione operativa.
Fase 1
Avvia la caldaia di riserva B01
Fase 2
Alza la curva di compensazione di mandata → +6 K
Fase 3
Conferma dell’ingegnere di turno
Fase 4
Riduzione stadio 1 — limite valvola SST16…SST30 al 70% (quindici sottostazioni, un comando ciascuna)
Fase 5
Notifica alla sala controllo
La prova: carenza di capacità da ondata di freddo
La temperatura ambiente scende da +2 °C a −4 °C dopo cinque minuti di un’esecuzione di trenta minuti, su un orologio seminato — la stessa ondata, tick per tick, ogni volta che viene eseguita.
Baseline — senza la procedura
- Collettore di mandata ≥ 67 °C — misurato 61,63 °C
- Carenza di capacità di picco ≤ 23.000 kW — misurata 24.145 kW
- Le sei sottostazioni più grandi mantengono ≥ 23 K ΔT — misurato 19,93 K
Con la procedura — ogni asserzione è verificata
- Collettore di mandata ≥ 67 °C — misurato 72,50 °C
- Carenza di capacità di picco ≤ 23.000 kW — misurata 22.419 kW
- Le sei sottostazioni più grandi mantengono ≥ 23 K ΔT — misurato 27,66 K
Diciassette comandi intercettati sul gemello isolato. Nota cosa questo non afferma: una carenza di 22.419 kW resta dopo la mitigazione. Questo è un contenimento del picco, non una soluzione del picco — la rete è genuinamente sottodimensionata per questa ondata, e il compito della procedura è mantenere alto il collettore e selezionare il carico, cosa che i numeri misurati dimostrano che fa.
