Controllo predittivo basato su modello

Mettere un ottimizzatore dentro l’anello di controllo — pianifica su un orizzonte soggetto a vincoli rigidi. La base di riferimento LQR, l’ancora di correttezza secondo cui l’MPC non vincolato equivale all’LQR, la gestione dei vincoli dove l’LQR satura e va in overshoot, l’inseguimento senza offset, e una zona HVAC reale.

DjiniousLabModellazione e simulazione

Un MPC vincolato che si assesta senza overshoot mentre un LQR che satura va in overshoot, con l’ingresso mantenuto all’interno della propria banda limite

violazioni del vincolo di ingresso: 0violazioni del vincolo di ingresso
overshoot aggiuntivo da un LQR che satura: 1.29overshoot aggiuntivo da un LQR che satura
MPC non vincolato vs LQR (l’ancora): 2e-8MPC non vincolato vs LQR (l’ancora)
errore di inseguimento senza offset sotto carico: 1,5e-4errore di inseguimento senza offset sotto carico
notebook di progettazione: 10notebook di progettazione
requisiti PASS: 5 / 5requisiti PASS

Pianifica la prossima mossa — con i limiti incorporati.

La maggior parte dei controllori reagisce al presente. Il controllo predittivo basato su modello pianifica: a ogni passo risolve un’ottimizzazione su un orizzonte di mosse future, sceglie la migliore che rispetta ogni vincolo, la applica, e ripianifica. Questo è ciò che gli permette di fare ciò che i controllori più semplici non possono — rispettare esattamente i limiti rigidi su ingressi e stati, senza l’overshoot che ottieni semplicemente limitando un controllore che non sapeva che il limite fosse lì. Questo programma costruisce l’MPC a partire dalla base LQR fino al controllo vincolato e senza offset su un impianto reale.

Prima, dimostra che si riduce a ciò di cui ti fidi.

Prima di affermare che l’MPC faccia qualcosa di speciale, il programma dimostra che non fa nulla di sbagliato: senza vincoli e con un orizzonte lungo più il giusto costo terminale, l’MPC riproduce il controllore LQR ottimo entro 2×10⁻⁸. Quell’equivalenza è l’ancora di correttezza — significa che il meccanismo dell’MPC è esattamente l’LQR di cui ti fidi già, più la capacità di aggiungere vincoli. Tutto ciò che è interessante nasce da quei vincoli.

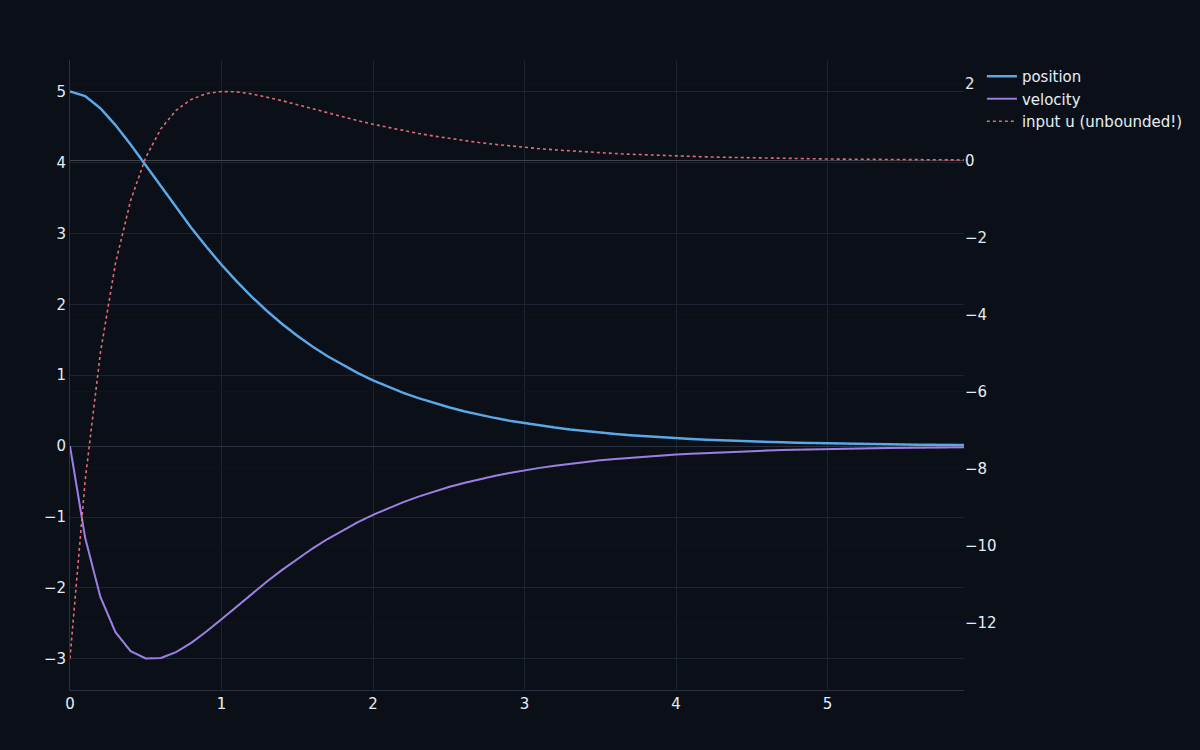

Un controllore LQR che regola uno stato a zero — la base di riferimento ottima non vincolata — La base di riferimento: un LQR regola l’impianto verso il proprio setpoint in modo ottimo — quando nulla è d’ostacolo. È la risposta corretta al problema non vincolato, e il controllore che l’MPC deve riprodurre prima di guadagnarsi il diritto di fare di più.

Alcuni limiti non sono sull’attuatore — sono sul sistema.

I limiti sull’ingresso sono una cosa; i vincoli più difficili sono sugli stati stessi — una velocità che non deve essere superata, una temperatura che non deve essere oltrepassata. Poiché l’MPC predice la traiettoria, può mantenere uno stato entro il proprio limite agendo prima che il limite venga raggiunto. Dove l’LQR sfonda un tetto di velocità arrivando a 4,18, l’MPC vincolato scorre esattamente lungo il limite di 3,0 e recupera — il vincolo diventa parte del piano, non un muro contro cui si sbatte a cose fatte.

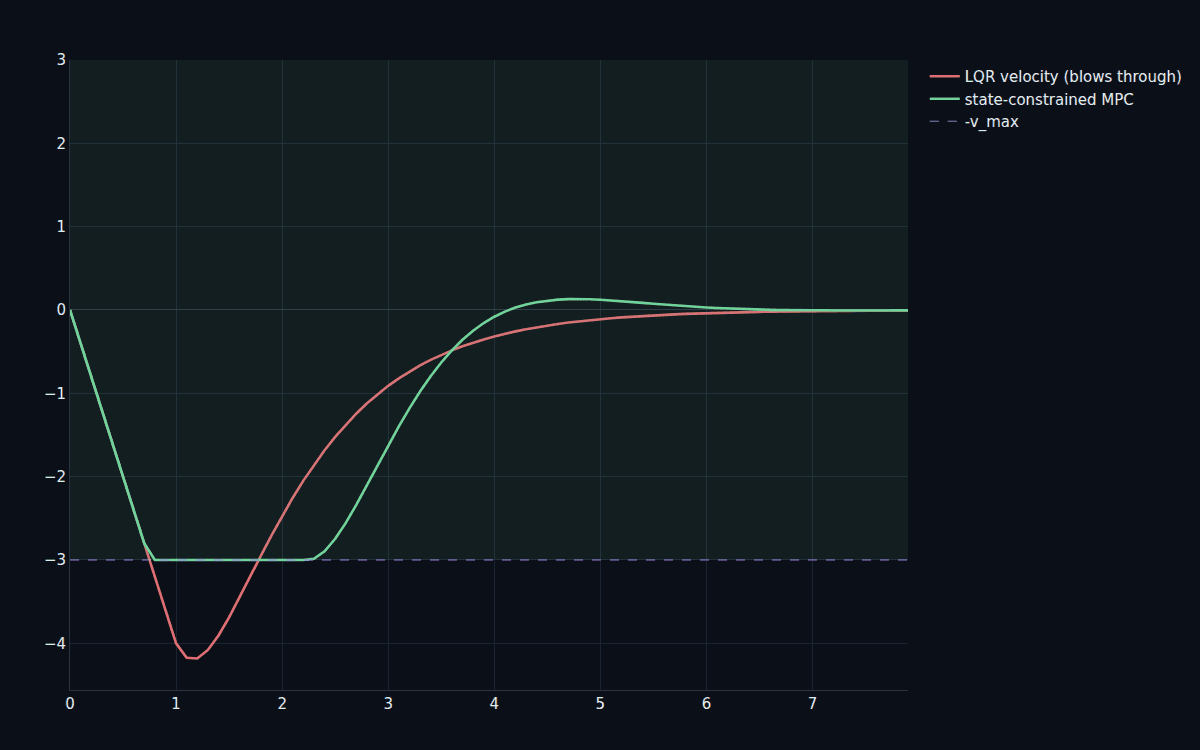

MPC che mantiene una velocità esattamente al proprio limite mentre un LQR lo sfonda — Un vincolo di stato: la velocità dell’LQR sfonda il tetto di −3 arrivando a −4,18 perché non ha mai saputo che il limite esistesse; l’MPC vincolato scorre lungo il tetto e recupera. Predire la traiettoria è ciò che permette di rispettare un limite sullo stato, non solo sull’ingresso.

Insegui un setpoint senza offset — e un edificio per dimostrarlo.

Un carico costante spinge per sempre un controllore ingenuo fuori dal proprio setpoint. Aggiungi uno stimatore di disturbo in ingresso e l’MPC diventa senza offset: inferisce il carico e lo cancella, mantenendo il riferimento entro 1,5×10⁻⁴ dove la versione ingenua resta a 0,06. Il programma fa atterrare l’intero stack su una zona termica HVAC reale del primo ordine — un riscaldatore limitato che insegue un programma di comfort a gradini, mantenendo la stanza nella propria fascia di comfort per il 98% del tempo.

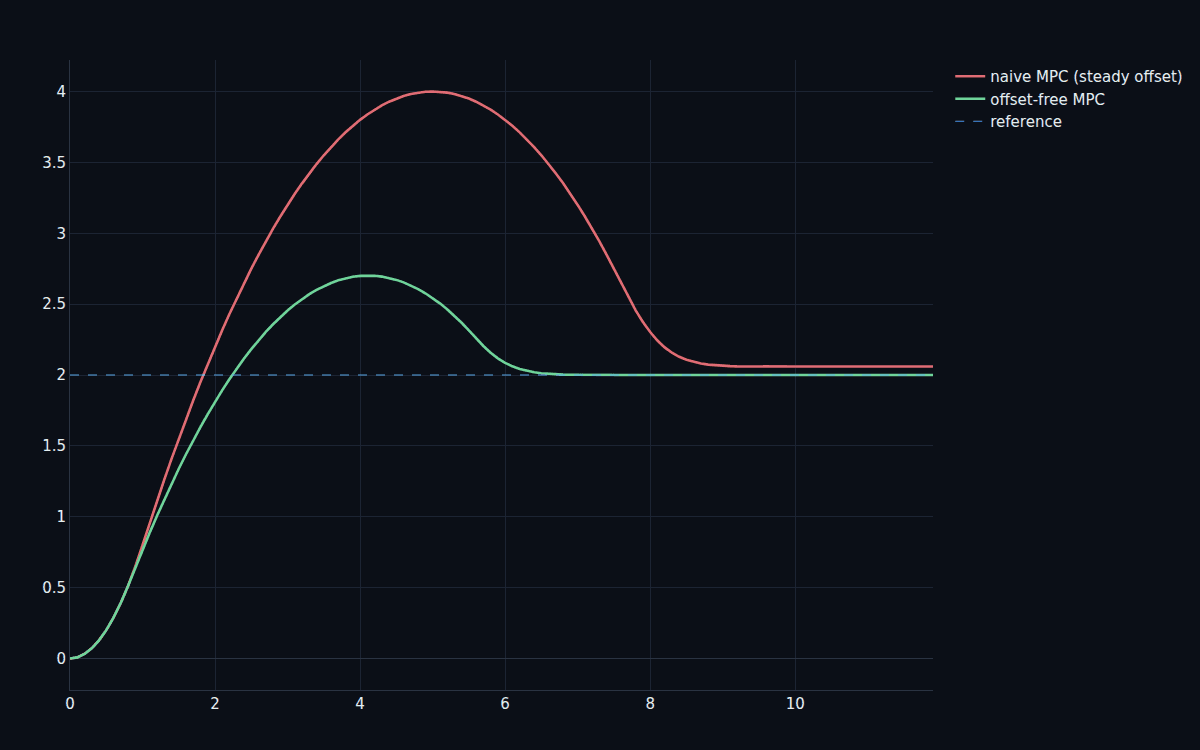

MPC senza offset che respinge un disturbo di carico stimandolo e cancellandolo — Inseguimento senza offset: uno stimatore di disturbo in ingresso inferisce il carico (la sua stima converge al valore vero di 0,6) e lo cancella, così l’uscita mantiene il proprio riferimento laddove un MPC ingenuo si assesterebbe con un errore permanente. Stima e controllo, che lavorano insieme.

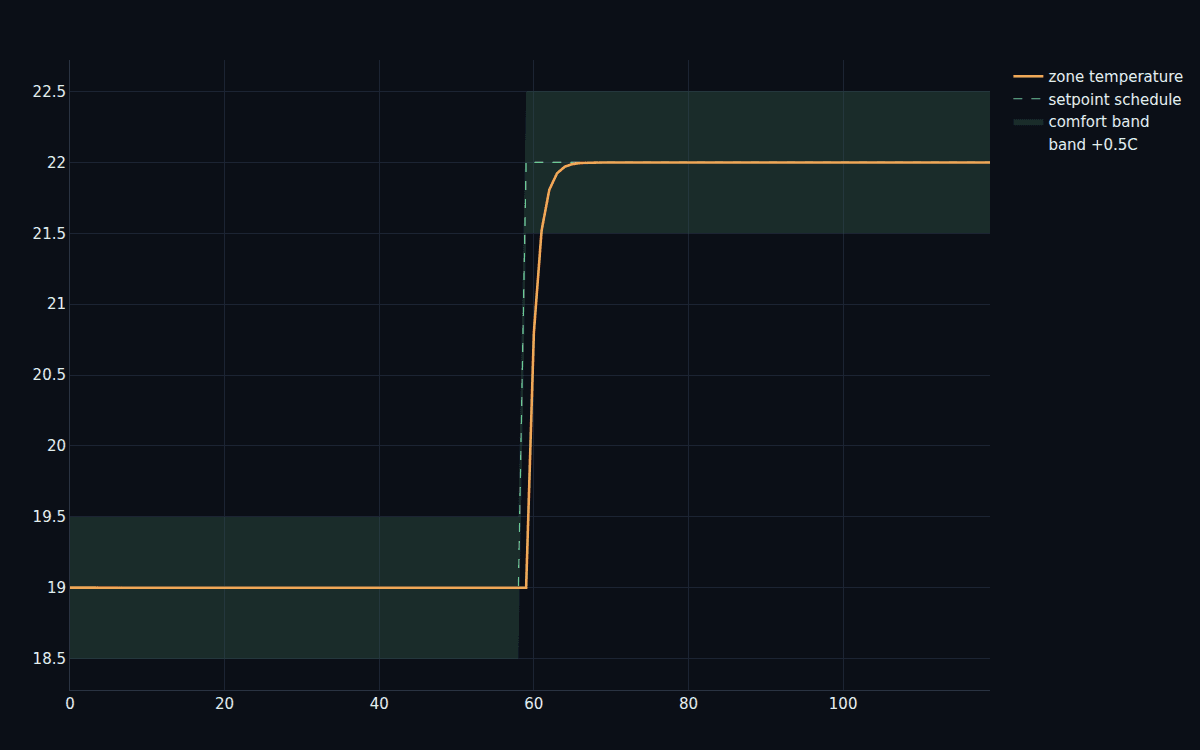

Una zona HVAC controllata da MPC che insegue un programma di temperatura di comfort entro la propria fascia — Un impianto reale: una zona termica RC del primo ordine di un edificio sotto controllo MPC, con il riscaldatore limitato che insegue un programma di comfort a gradini e mantiene la stanza nella propria fascia di comfort per il 98% del tempo. La storia del controllo ottimo vincolato su qualcosa che davvero potresti mettere in produzione.

Ogni numero ridedotto in fase di collaudo finale.

Il notebook V&V ricostruisce ogni controllore da zero e ridefinisce i requisiti, stampando un quadro PASS/FAIL.

Risultato

MPC non vincolato = LQR: 2e-8
Violazione del vincolo di ingresso: 0
Overshoot aggiuntivo dell’LQR saturato: 1,29
Tetto sullo stato (velocità) rispettato: 0,0003
Inseguimento senza offset sotto carico: 1,5e-4

Requisito

MPC non vincolato = LQR: R-01 < 1e-3
Violazione del vincolo di ingresso: R-02 ≤ 0
Overshoot aggiuntivo dell’LQR saturato: R-03 > 0
Tetto sullo stato (velocità) rispettato: R-04 ≤ 0,05
Inseguimento senza offset sotto carico: R-05 < 1e-2

MPC lineare, vincoli di stato soft, QP densa.

Il deliverable è composto da dieci notebook e dal dossier — l’MPC è ottimizzazione dentro l’anello su un impianto (linearizzato), non una rete acausale, quindi non c’è alcun blocco personalizzato né canvas. I vincoli di stato e di uscita sono applicati come penalità soft anziché come vincoli poliedrici rigidi, e la QP è risolta in forma densa tramite Optim anziché con un solver QP sparso embedded (il percorso di produzione è segnalato). Gli impianti sono lineari o linearizzati, e qui non c’è generazione di codice in tempo reale/embedded — è quello il percorso autopilota→Rust che questo alimenterebbe. Ciò che il programma offre è l’intera storia del controllo ottimo vincolato — ancora LQR, vincoli su ingresso e stato, inseguimento senza offset, un impianto HVAC reale, taratura, robustezza e move-blocking — ogni numero rieseguibile, colmando il divario dell’ottimizzatore dentro l’anello segnalato dal flagship della microrete.
